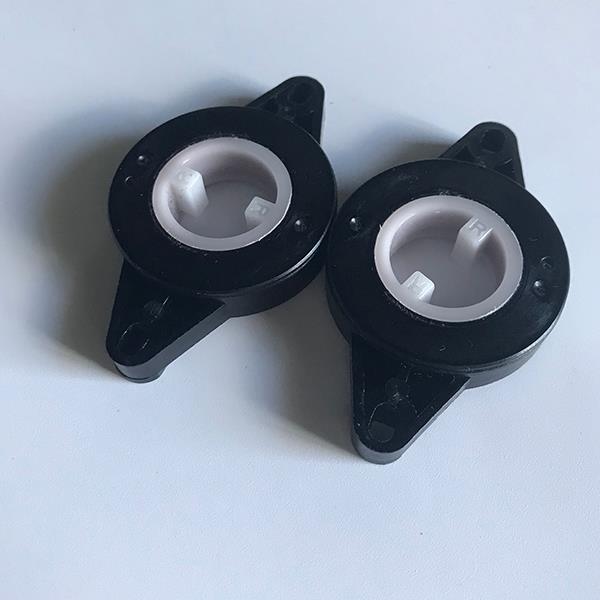

Rotary Disk dempari notaður í hurðarlás

※
     2.1

Dempunartími

Dempunartími: 1,5±1 sekúndur.

1. Prófunarvél: prófaðu sérstök verkfæri (hurðarlás)

2). aðferð:T=1.5N･m(15kgf･cm),snúið hurðarlásnum, þegar snúningshornið er 40 gráður, prófaðu tímann frá 35-0gráðum.
3).prófunarhorn:70ﾟ→ 0ﾟ
4). prófa hitastig: 23 gráður ± 2 gráður

2．2

endingu

1）vinnuhorn meira en 0,5 sekúndur

2） enginn olíuleki, ekkert brotinn

1） endingarprófunarástand:

1. Prófunarvél: prófaðu sérstaka vél (hurðarlás, handfangið eina snúning)

2. Prófunaraðferð: hurðarláshandfangið frá lokastöðu í opna stöðu. Hornið er 30ﾟ±10ﾟ það getur farið aftur í lokastöðu.

3. Tog: 1,5N･m (15kgf･cm)

4. vinnuhorn:0ﾟ←→40ﾟ

5. prófunartíðni 10 sinnum/mín.

6. próf hitastig: 23 gráður ± 2 gráður

7. ending:50,000 lotur

1. dæma viðmið eftir próf

a) vinnuhorn: eftir prófun skaltu setja dempara við stofuhita 23 gráður ± 2 gráður meira en 24 klukkustundir, prófaðu það samkvæmt lið 2.2 og fáðu dempunartímann
b) útlit: dæma útlitið

2.3

Vinnuhitasvið

1）-5 gráðu:3.0 ±1,5 µm

2）50 gráður: 1,5 ± 1,0 µm

1. vinnuhitaprófunarástand

1. Hiti á dempara stað: -5 gráður, 50 gráður

2. damper place time:>3 klst

2. dæma viðmið eftir próf

settu dempara í hvert hitastig og settu síðan í stofuhita, prófaðu það samkvæmt lið 2.1

2.4

Geymslu hiti

1） breytingartíðni dempunartíma á frumstigi innan ± 30％

2） enginn olíuleki, ekkert brotinn

1. geymsluhitaprófunarskilyrði

1. geymsluhitastig dempara: -20 gráður, 60 gráður

2. Geymslutími dempara: 72 klukkustundir

2. dæma viðmið eftir próf

1. dempunartími, settu demparann ​​í hvert hitastig og settu síðan í stofuhita, prófaðu dempunartímann samkvæmt lið 2.1

2.5

Ekkert álagstog

<0.8N･m(6kgf･cm)

1) snúningshraði: 1rpm
2) Prófhorn: 40 gráður
2). Aðferð: snúðu snúningsásnum við og prófaðu hámarks tog.

2.7

átt

CW（L）

2.8

stærð

Sjá teikninguna

2.9

þyngd
     8.5g±1g
